製造業界では、より厳しい公差、より長い耐用年数、より高い生産効率が求められるため、精密工具は進歩し続けています。豊富な工具材料の中から、精密 H40S 超硬パンチ優れた硬度、強度、耐摩耗性が際立っています。この記事では、この材料が何であるか、どのように機能するか、要求の厳しい産業環境でこの材料が選ばれる理由、購入前に考慮すべき主な仕様について、専門的かつ詳細に説明します。
目標は、エンジニア、バイヤー、製造意思決定者が、詳細なパラメータや専門的な洞察とともに、Precision H40S 超硬パンチの実際のパフォーマンス上の利点を理解できるようにすることです。

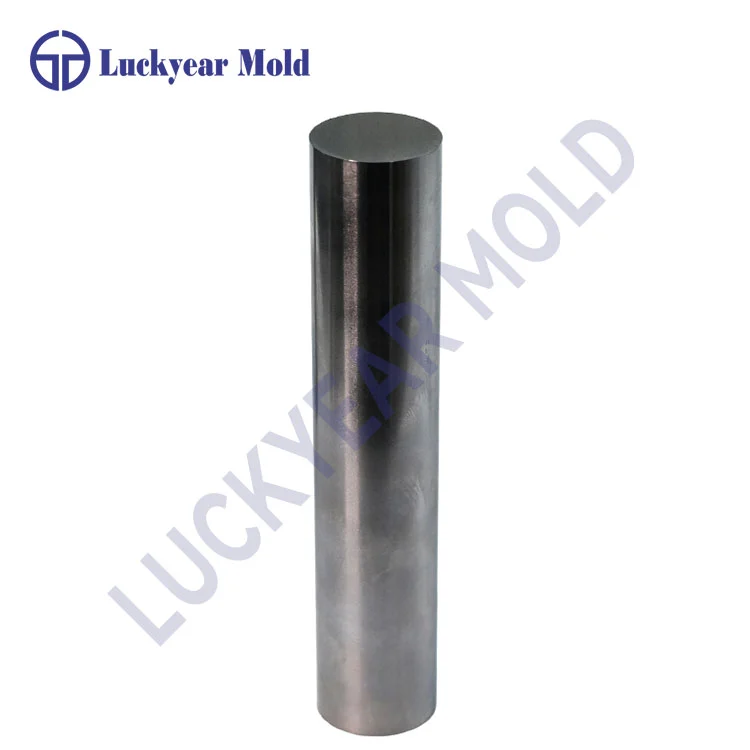

精密 H40S 超硬パンチは、耐久性と優れた耐摩耗性で知られる微粒子超硬合金である H40S タングステンカーバイドから製造された高性能パンチを指します。これらのパンチは以下の分野で広く使用されています。
金属プレス加工
順送金型
精密金型インサート
電子部品成形
高速パンチングツール
自動車用小物部品の生産
ファインブランキングとマイクロパンチング
H40S 超硬は、高圧や継続的な衝撃下でも優れた強度を維持するため、長期的な寸法安定性とダウンタイムの短縮が必要な用途に適しています。
H40S 超硬は、次のバランスを実現するように設計されています。靭性+硬度、高速または高頻度のスタンピング操作に不可欠です。いくつかの技術的利点により、従来の工具鋼や標準超硬よりも優れています。
高い硬度 (約 92 ～ 93 HRA) により、変形と表面摩耗が最小限に抑えられます。
H40Sは優れた靱性を誇り、繰り返しの衝撃でも欠けを防止します。
微細粒子組成により、より滑らかな刃先と長い動作寿命が実現します。
安定性を維持し、熱亀裂を軽減し、連続生産における寿命を延ばします。
この材料は微小公差の機械加工を可能にするため、高度な製造分野に最適です。
これらの機能により、工具寿命が大幅に延長され、交換頻度が減り、量産セットアップのコスト効率が向上します。
以下は、高度な工具メーカーが提供する典型的な Precision H40S 超硬パンチの核となる性能特性を強調する、簡略化された専門的なパラメータ表です。
| パラメータ | 仕様（代表例） |
|---|---|
| 材質グレード | H40S 超微粒炭化タングステン |
| 硬度 | 92 ～ 93 HRA |
| 粒度 | サブミクロン・超微細 |
| 抗折力 (TRS) | 4000～4200MPa |
| 密度 | 14.0 ～ 14.5 g/cm3 |
| コーティングオプション | 錫 / TiCN / DLC / カスタマイズされた |
| 耐性能力 | ±0.001～0.002mm |
| 表面粗さ | Ra 0.05～0.1μm |
| カスタム形状 | ストレート、ステップ、ボールヘッド、フォーミング |
| アプリケーション | 高速プレス・電子部品 |
これらの値は、他の材料が急速に摩耗したり、衝撃によって破損したりする環境で Precision H40S 超硬パンチが好まれる理由を示しています。
比較すると、業界が H40S グレードのソリューションにアップグレードする理由が説明されます。
標準超硬：良好
H40S 超硬: 優れており、刃先の摩耗が大幅に遅い
標準超硬：±0.005mm
H40S超硬：±0.001～0.002mm
標準超硬：中程度
H40S 超硬: 高硬度で破損リスクを軽減
標準超硬：割れや変形の可能性あり
H40S 超硬: 長期サイクルにわたって安定
H40S パンチの価格は若干高くなりますが、サイクルあたりの生産性が向上、長期的な工具費用を削減します。
このため、Precision H40S 超硬パンチは、生産性と品質を重視する工場にとって、プレミアムでありながらコスト効率の高い選択肢となります。
工業用パンチを選択する場合、いくつかの要素が重要な役割を果たします。
ストレート パンチ、カスタマイズされたプロファイル、特殊成形パンチ、または超精密パンチからお選びください。
塗布速度と材料の硬度に応じて次のようになります。
錫: 一般的な摩耗保護
TiCN：優れた潤滑性
DLC：プレミアム硬度＆フリクションコントロール
コーティングされていない: 特定の仕上げニーズに対応
エレクトロニクスなどの超精密用途には、より高い精度のグレードが必要です。
適切なパンチ硬度とコーティングは、銅、ステンレス鋼、アルミニウム、または高張力鋼のどれをパンチするかによって大きく異なります。
高速スタンピング ラインでは、H40S 超硬が提供する最大の疲労耐性と温度安定性が求められます。
一貫性、CNC 研削精度、熱処理の専門知識、品質管理が実際のパフォーマンスを決定します。
高精度 H40S 超硬パンチは、いくつかの測定可能な方法で製造を強化します。
シャットダウンと交換の回数を削減します。
一貫した部品寸法と滑らかな切断エッジを実現します。
バリの発生や材料の変形を最小限に抑えます。
高速連続スタンピングサイクルをサポートします。
メンテナンスが減り、停止も減り、全体的な効率が向上します。
量産パフォーマンスの向上を目指す企業にとって、Precision H40S 超硬パンチへのアップグレードは戦略的投資です。
これらは超微粒子 H40S カーバイドで作られており、優れた硬度、高い TRS 強度、優れた耐摩耗性を備えています。これらの機能により、従来の工具鋼や標準的な超硬パンチと比較して工具寿命が大幅に延長されます。
継続的な衝撃や高温下でも寸法安定性を維持できるためです。超微粒子組織と強化された靭性の組み合わせにより、高速でも正確なパンチングが保証されます。
硬度が高く、鋭い切れ刃を備えているため、バリ、変形、表面の凹凸が軽減されます。これにより、よりきれいなカット、一貫した寸法が得られ、品質管理の問題が少なくなります。
エレクトロニクス、自動車、航空宇宙、ファインブランキング、ハードウェア製造、精密金型業界は、その精度と耐久性により H40S パンチに大きく依存しています。
カスタマイズされた精密 H40S 超硬パンチ、技術相談、または大量注文については、お問い合わせください。接触 東莞ラッキーイヤー精密金型部品有限公司当社の専門エンジニアリングチームは、お客様の生産ニーズに合わせた高精度の製造ソリューションを提供します。
