精密ボールロックパンチ金属スタンピングおよび金型製造作業における主要なツーリング コンポーネントであり、素早い挿入と取り外しを可能にするクイックチェンジ「ボール ロック」機構を使用しています。このガイドでは、意思決定をサポートする業界のコンテキストと例を使用して、それらが何であるか、どのように機能するか、どこで使用されるか、製造プロセスに適したタイプを選択する方法について説明します。

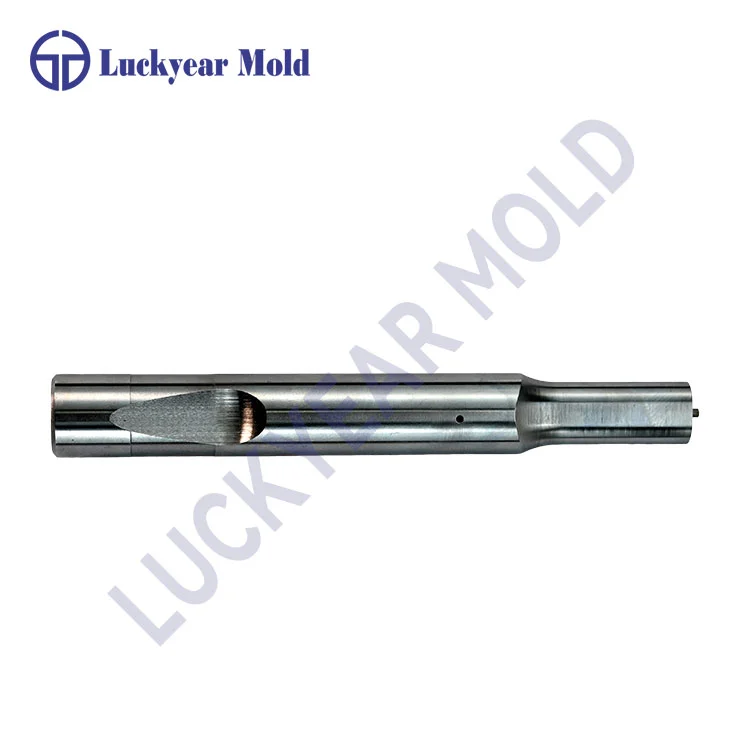

精密ボール ロック パンチは、ロッキング ボールに基づくクイックチェンジ機構を使用して板金やその他の基板に穴や形状を作成するように設計された特殊な金属スタンピング ツールです。これらは、SKH51、SKD11、または同等の材料などの高級工具鋼で作られており、工業用工具用途で再現性のある性能を実現するために正確な公差に従って製造されています。
固定取り付けでダイシートに押し込まれたり打ち込まれたりする標準的なパンチとは異なり、ボール ロック パンチは小さな鋼球と溝を介してリテーナーに「ロック」され、ダイ システム全体を分解することなく、迅速な取り外しと交換が可能になります。このメカニズムにより、工具のメンテナンスや交換時のダウンタイムが大幅に短縮されます。
高精度ボール ロック パンチの動作原理は、独自のクイックチェンジ ロック システムに依存しています。
このシステムは、工具コンポーネントの交換または調整に多大な分解時間を必要とする従来の圧入工具とは対照的です。
プレシジョン ボール ロック パンチを使用する利点は、中量および大量の生産環境で特に顕著です。
| 利点 | 説明 |
|---|---|
| クイックチェンジアウト | ボールロック機構により、ダイを取り外さずにパンチを迅速に交換できるため、メンテナンスのダウンタイムが削減されます。 |
| 精度の向上 | 高い公差に従って製造され、一貫した穴の品質と位置合わせが保証されます。 |
| 多用途性 | 軽量タイプと重量タイプの両方があり、エジェクター オプションの有無にかかわらず利用できます。 |
| ダウンタイムの削減 | 摩耗または損傷したパンチを素早く取り外すことで、メンテナンスサイクルが短縮されます。 |
これらの利点により、ボール ロック パンチは、稼働時間と部品の一貫性が重要な自動車スタンピング、家電製造、工業用金型製造において一般的になっています。
精密ボール ロック パンチは、用途のニーズに応じてさまざまな構成で提供されます。
適切なボール ロック パンチの選択は、いくつかの要因によって決まります。
精密ボールロックパンチの材質は何ですか?
ほとんどの精度のボール ロック パンチは、SKH51、SKD11、または同等品などの高級工具鋼で作られています。これらの材料は、繰り返しのプレス加工に必要な硬度と耐摩耗性を備えています。
ボールロック機構はどのようにしてツーリングの稼働時間を改善しますか?
ボールロック機構により、金型全体を分解することなく、パンチをホルダーに素早く挿入したり、ホルダーから取り外したりすることができます。これにより、メンテナンスが迅速化され、生産のダウンタイムが削減されます。
ボールロックパンチはエジェクターシステムで使用できますか?
はい、統合されたエジェクターを備えたボール ロック パンチ (ボール ロック エジェクター パンチと呼ばれることが多い) があり、特定の用途でスラグの引き込みを防止し、金型の性能を向上させるのに役立ちます。
ボールロックパンチはどのような業界でよく使用されていますか?
ボール ロック パンチは、板金作業が頻繁で精度が重要となる自動車製造、家電製品の製造、工業用金型の製造で広く使用されています。
ボールロックパンチは標準化されていますか？
ボール ロック機能は、適切な係合と安全性を確保するために ANSI B94.17 などの規格に準拠していますが、正確な寸法とプロファイルはメーカーによって異なる場合があります。パンチリテイナーとゲージが正しいボールシートの位置にあるかどうかを確認することは、問題を防ぐのに役立ちます。
高精度の工具が必要な場合は、次のような業界リーダーとの提携を検討してください。東莞ラッキーイヤー精密金型部品有限公司ボールロックパンチなどの精密工具部品を専門とする企業です。
