標準エジェクタピンは射出成形システムの基本コンポーネントであり、金型キャビティから成形部品を正確かつ再現性よく取り出す役割を果たします。この記事では、寸法規格、材料仕様、動作原理、アプリケーション シナリオ、業界で認識されている課題に焦点を当てて、標準エジェクタ ピンについて構造的かつ技術的に説明します。その目的は、金型エンジニア、金型設計者、調達専門家によって提起される一般的な技術的な質問に対処しながら、最新の金型設計内でこれらのコンポーネントがどのように機能するかを明らかにすることです。

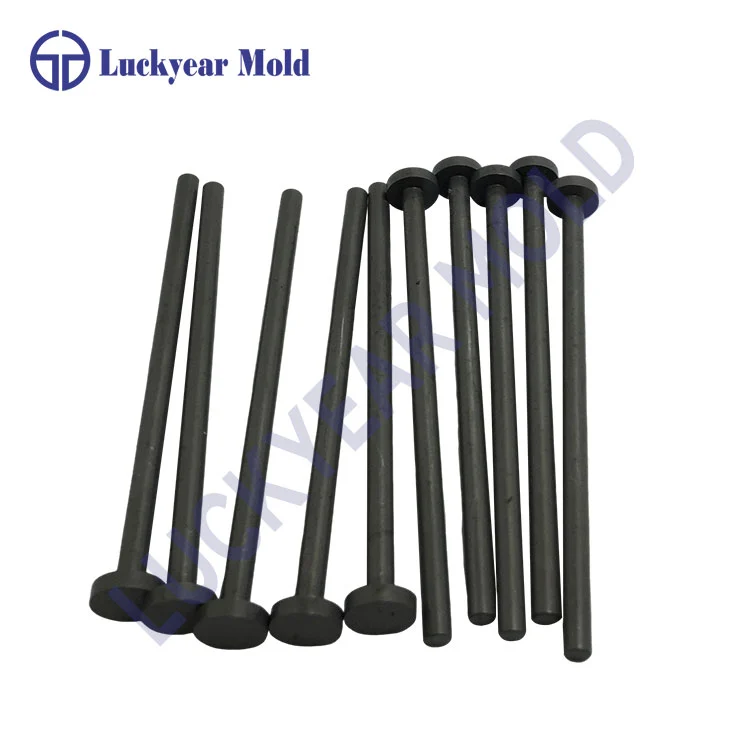

標準エジェクタ ピンは、射出成形金型に取り付けられる精密設計の円筒形コンポーネントで、冷却段階の後に成形部品をキャビティから機械的に押し出します。その主な役割は、変形、表面損傷、または生産の中断なしに一貫した脱型を保証することです。これらのピンはエジェクタ システム内で動作し、エジェクタ プレートおよびリターン ピンと同期してサイクルの安定性を維持します。
大量生産環境では、標準エジェクタ ピンの信頼性が金型の寿命と生産効率に直接影響します。不適切な選択や寸法の不一致により、不均一な突出力、部品の固着、または早期の金型の摩耗が発生する可能性があります。したがって、標準エジェクタ ピンは、DIN、JIS、ISO などの国際的に認められた規格に従って製造されており、互換性と予測可能な性能が保証されています。
この記事では、標準エジェクタ ピンがどのように設計、仕様化され、さまざまな成形シナリオに適用されるかを中心に説明し、宣伝文ではなく技術的な明確さを強調します。
標準エジェクタ ピンの性能は、寸法精度、材料組成、表面の完全性に大きく依存します。これらのパラメータは、最新の射出成形機の動作要求を満たすために、製造中に厳密に制御されます。
| パラメータ | 代表的な範囲 | テクニカルノート |
|---|---|---|
| 直径 | Ø1.0mm～Ø25.0mm | 真直性とフィット感を維持するための精密研磨 |
| 長さ | 1000mmまで | 金型の深さに応じてカスタム長も利用可能 |
| 材料 | SKD61/H13/SKH51 | 硬度、靱性、耐熱性を重視して選定 |
| 硬度 | HRC 58–62 | 耐摩耗性と耐変形性を確保 |
| 表面仕上げ | Ra≦0.2μm | 操作時の摩擦やかじりを軽減します。 |
| 熱処理 | 真空焼入れ | 寸法安定性の向上 |
製造プロセスには通常、CNC 旋削、センタレス研削、真空熱処理、および TiN や DLC などのオプションの表面コーティングが含まれます。これらのプロセスは、硬度とコアの靭性のバランスをとるように選択され、繰り返しの負荷サイクル下での脆性破壊を防ぎます。
標準エジェクタ ピンは、自動車部品、家庭用電化製品の筐体、医療用使い捨て製品、工業用プラスチック部品など、幅広い射出成形作業に適用されます。それらの配置と数量は、部品の形状、肉厚、材料の収縮挙動に基づいて、金型設計時に決定されます。
性能の考慮事項には、位置合わせ精度、潤滑条件、熱膨張が含まれます。高温の成形環境では、軟化や曲がりを防ぐために材料の選択が重要になります。研磨性プラスチックまたはガラス入りプラスチックの場合、摩耗を最小限に抑えるために表面処理されたエジェクタピンが指定されることがよくあります。
わずかな表面損傷でも成形部品に欠陥が転写される可能性があるため、定期的な検査と交換スケジュールをお勧めします。標準化により、メンテナンス チームは大規模な再加工を行わずに摩耗したピンを交換できるため、ダウンタイムが削減されます。
特定の金型設計に合わせて標準エジェクタ ピンはどのように選択されますか?
選択は、キャビティのレイアウト、必要な突出力、材料の種類、金型の動作温度に基づいて行われます。エンジニアは、力を均等に分散し、部品の変形を避けるためにピンの直径と量を計算します。
表面仕上げはエジェクタピンの性能にどのような影響を与えますか?
より細かい表面仕上げにより、ピンと金型プレート間の摩擦が軽減され、摩耗が最小限に抑えられ、固着が防止されます。これは、スムーズな排出サイクルと長寿命化に直接貢献します。
標準エジェクタピンはどれくらいの頻度で交換する必要がありますか?
交換間隔は、生産量、材質の摩耗性、メンテナンス方法によって異なります。保守性を判断するために、摩耗痕、曲がり、または変色の目視検査が一般的に使用されます。
業界の観点から見ると、標準エジェクタ ピンの将来の開発トレンドは、ますます複雑化する金型設計と自動化された生産ラインをサポートするために、高度なコーティング、より高い耐疲労性材料、より厳しい寸法公差に重点を置いています。
