スタンピングと成形の世界では、パンチは最も重要なコンポーネントの 1 つですが、見落とされがちです。素材に直接接触して剥離や塑性変形させる部分として、標準金型パンチのパフォーマンスは、製品の品質、生産効率、工具コストに直接影響します。高速スタンピング ラインを実行している場合でも、精密な成形操作を実行している場合でも、材料の選択からメンテナンス規律に至るまで、標準パンチの実際的な側面を理解することは、生産プロセスを最適化するために不可欠です。
標準の金型パンチは、パンチピン、スタンピング パンチ、または単にパンチとも呼ばれ、連続的なパンチング、ブランキング、または成形操作を実行するスタンピング ダイに取り付けられる金属コンポーネントです。これは金型と連動して、ワーク材料を分離または成形して、目的の製品または半完成部品を形成します。
標準パンチには、さまざまな用途に合わせてさまざまな構成があります。一般的なタイプには、T 型標準パンチ、B 型標準パンチ、ガイド付きパンチ、サブダイ パンチ、フォーミング パンチなどがあります。パンチを「標準」としているのは、その寸法と仕様が ISO、DIN、JIS、HASCO、DME、MISUMI などの確立された国際規格に準拠しており、互換性と予測可能な性能が保証されていることです。
パンチの材質の選択は、工具寿命、耐摩耗性、コストに直接影響します。最も広く使用されている材料は次のとおりです。
| 材料 | 主要なプロパティ | 代表的な用途 |
|---|---|---|
| 合金工具鋼 | 優れた耐摩耗性、コスト効率の高い | 一般スタンピング、低強度から中強度の材料 |
| ハイス鋼 | 高硬度、耐熱性を有し、高速スタンピングに最適 | 高速生産、より薄い材料 |
| 炭化タングステン | 非常に高い硬度、優れた耐摩耗性 | 大量生産、研磨材、大きな衝撃荷重 |
| 粉末冶金鋼 | 均一な組織、優れた靭性と耐摩耗性 | 要求の厳しいアプリケーション、長期にわたる生産 |
パンチの寿命を延ばすために、多くの場合、次のような表面処理が適用されます。

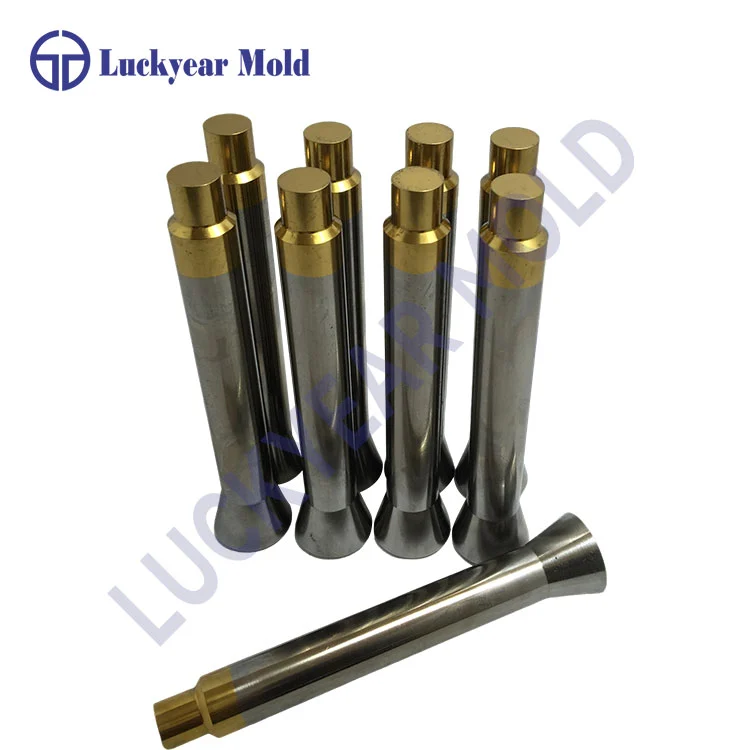

TiN – 金色で、優れた耐摩耗性を提供します。標準パンチは厳しい公差に従って製造されています。品質標準のパンチは通常、次のことを達成します。
直径公差: ±0.001mm ～ ±0.002mm
同心度: 0.002mm以内
真円度: 0.003mm以内
表面粗さ: Ra 0.04 ～ Ra 0.4
アプリケーションの特定の要件に基づいて選択する必要があります。次の要素を考慮してください。
パンチの材質はワークの材質と一致する必要があります。アルミニウムや軟鋼などの柔らかい材料の場合は、合金工具鋼で十分な場合があります。ステンレス鋼または高張力合金の場合は、ハイスまたは超硬を推奨します。
標準パンチは、互換性に関して認められた標準に準拠する必要があります。
ISO 8020 – パンチの国際規格作動部径、取付部寸法、全長にご注意ください。これらはダイセットの仕様と一致する必要があります。
パンチとダイのフィット感はプレス品質の決定的な要素となります。適切なクリアランスにより、きれいなせん断加工が保証され、バリの形成が最小限に抑えられ、工具寿命が延長されます。
| クリアランス | 効果 |
|---|---|
| 大きすぎる | 大きなバリ、粗い剪断エッジ、材料の歪み |
| 小さすぎる | 工具の過度の摩耗、トン数の増加、パンチ破損のリスク |
| 最適 | きれいなせん断、最小限のバリ、バランスのとれた工具寿命 |
一般に、適切なクリアランスを確保するには、パンチの直径をダイの開口部よりわずかに小さくする必要があります。このフィット感を実現および維持するには、精密な製造と定期的なモニタリングが必要です。
正しく取り付けると、パンチが設計どおりに動作します。
位置合わせを確認する: 横からの荷重を避けるために、パンチとダイが同心であることを確認します。
保持力を確認する: 正しい保持器を使用し、パンチがしっかりと固定されていることを確認します。
クリアランスの確認: パンチとダイのクリアランスが指定された範囲内にあることを確認します。
潤滑剤を確認します。適切な潤滑剤を塗布して、摩擦と熱の蓄積を軽減します。
パンチは主に摩耗と破損という 2 つのメカニズムによって破損します。
| 故障モード | 標識 | 防止 |
|---|---|---|
| 磨耗・エッジの丸み | バリの増加、せん断面の減少、トン数の増加 | 定期的な検査、適時の再研磨 |
| 破損・破損 | 突然の故障、目に見える亀裂 | 過負荷を避け、適切なクリアランスを維持し、正しい材料を使用してください。 |
| 変形・曲がり | 永久歪み | トン数を減らす。適切な材料硬度を確保する |
パンチのメンテナンスで最もよくある間違いの 1 つは、部品に目に見えるバリが現れるまで待ってから行動を起こすことです。バリが目に見えるまでに、パンチのエッジはすでにかなりの半径を形成しており、損傷は何時間にもわたって蓄積されています。
次の現実世界のシナリオを考えてみましょう。摩耗を最小限に抑えて再研磨するためにパンチを取り外した場合、除去される量はわずかです。しかし、バリが発生するまで待っていた場合、摩耗はさらに深刻になる可能性があります。そのエッジをクリーニングすると、プロアクティブなメンテナンスで失われるよりもはるかに長い工具寿命が 1 回の事後対応サイクルで消費されます。
| 頻度 | タスク |
|---|---|
| 各実行後 | パンチの表面をきれいにします。破片や潤滑剤の残留物を除去します |
| 毎日 | 目に見える磨耗、エッジの丸み、亀裂がないか検査します。 |
| サイクルカウント別 | ストローク数に基づいて再研磨します |
| 必要に応じて | バリ取り;潤滑剤を塗布します。寸法を確認する |
小さなパンチは、表面圧力が高く、熱の蓄積が速いため、より頻繁に検査する必要があります。 制御された条件下では、より大きなパンチはより長い間隔に及ぶ可能性があります。
目に見えるエッジの丸み
ベースラインからの必要トン数の増加
プレス部品のせん断面の割合の減少
品質のばらつきや寸法のずれが見られる部品
標準の金型パンチは、事実上すべての製造部門で使用されています。
| 業界 | 応用 |
|---|---|
| 自動車 | ボディパネル、シャーシコンポーネント、トリムパーツのスタンピング |
| エレクトロニクス | パンチングコネクタ端子、リードフレーム、シールド缶 |
| 医学 | 手術器具、装置ハウジングの成形 |
| 航空宇宙 | 構造部品の精密プレス加工 |
| 消費財 | アプライアンスパネル、パッケージングコンポーネント、ハードウェア |
| 金型の製造 | プラスチック射出成形部品、ダイカスト部品 |
標準的な金型パンチの実用的な価値は、購入価格を超えています。次のコスト要因を考慮してください。
初期費用: 高級素材は初期費用が高くなりますが、寿命が長くなります。経済的なスイート スポットとは、必ずしも最も安価なパンチでも、最も高価なパンチでもありません。ライフ サイクル全体にわたって、プレス部品あたりの総コストが最も低くなるパンチ スポットです。
の標準金型パンチスタンピングプロセスでは小さなコンポーネントかもしれませんが、生産性、品質、コストに与える影響は計り知れません。実際の成功は、アプリケーションに適した材料と構成を選択することから始まり、適切な設置とクリアランス管理を経て、目に見える故障を待つのではなく、測定された摩耗とサイクル数に基づいて行動する規律あるメンテナンスで最高潮に達します。形状、材料科学、摩耗物理学に焦点を当て、プロセス エンジニアの考え方でパンチに取り組むと、消耗部品が信頼できる生産資産に変わります。
