精密ボールロックパンチは、金属プレス、金型製作、機械加工、精密製造に広く使用される特殊な工具コンポーネントです。これらのパンチは、正確な位置決めと迅速な取り付けを目的に設計されており、ボールロック機構を使用してパンチ本体を所定の位置にしっかりと保持しながら、メンテナンスや工具の交換が必要な場合に迅速に交換できます。
従来の固定パンチと比較して、精密ボールロックパンチは、ツーリングの精度、交換速度、一貫したパフォーマンスが重要な生産環境で優れた利便性を提供します。

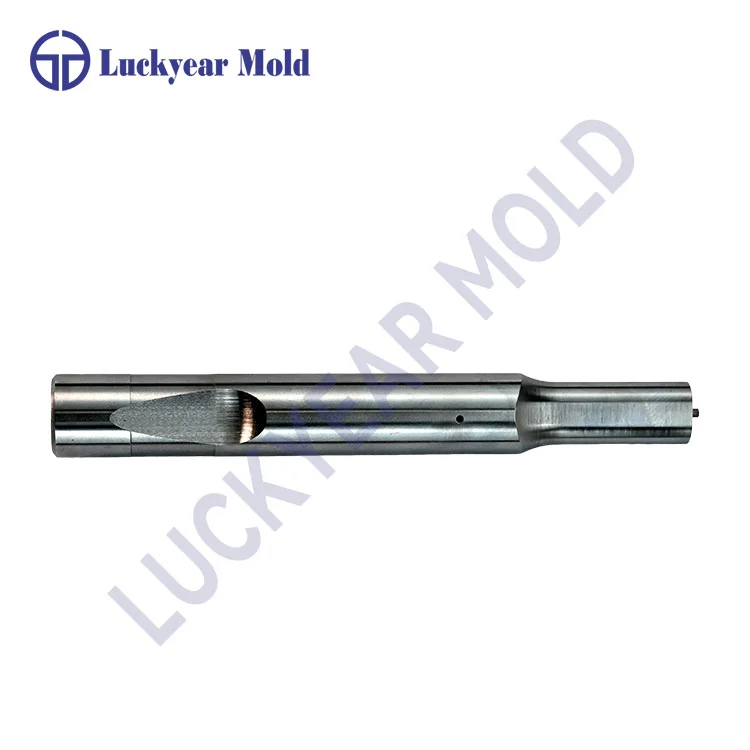

精密ボール ロック パンチは、ロッキング ボール機構を使用してパンチをパンチ ホルダーまたはリテーナー内に固定する、交換可能なパンチ コンポーネントの一種です。
ロック システムには通常、次のものが含まれます。
|
成分 |
関数 |
|
パンチ本体 |
切断、成形、またはパンチング操作を実行します |
|
ボールロック機構 |
パンチをホルダーに固定します |
|
リテーナー/ホルダー |
パンチをサポートして位置決めします |
|
ヘッドセクション |
正確な位置決めと設置基準を提供します |
ボールロック設計により、オペレーターはツーリングシステムを完全に分解することなく、パンチを素早く取り付けたり取り外したりすることができます。
動作原理は単純な機械的ロック構造に基づいています。
インストール中:
パンチがパンチホルダーに挿入されます。
ロッキングボールが保持位置に移動します。
ボールはホルダーの溝またはロック領域と係合します。
パンチは動作中にしっかりと固定されます。
交換が必要な場合は、適切なツールを使用してパンチを解放して取り外すことができるため、生産中のダウンタイムが削減されます。
現代の製造では、高い効率と一貫した精度が求められます。ボール ロック パンチには、いくつかの実用的な利点があります。
1. より迅速なツール交換
スタンピングおよび成形作業では、パンチの摩耗は通常の現象です。クイックチェンジ設計により、オペレータは損傷または磨耗したパンチをより迅速に交換できます。
利点は次のとおりです。
マシンのダウンタイムの削減
メンテナンスの容易化
生産効率の向上
2. 位置決め精度の向上
精密な製造は、正確なパンチ位置に依存します。
ボール ロック パンチは以下を提供するように設計されています。
安定した設置
繰り返し可能な位置決め
アライメント誤差の減少
これは、公差が厳しい用途では特に重要です。
3. 便利な工具管理
個々のパンチは個別に交換できるため、メーカーは必ずしもツール アセンブリ全体を交換する必要はありません。
これにより、メンテナンスコストが削減され、在庫管理が簡素化されます。
1. 金属プレス加工
金属スタンピングは主な応用分野の 1 つです。
用途:
穴あけ加工
板金成形
部品製造
自動車部品の製造
精密なパンチにより、繰り返しの操作でも一貫した結果を維持できます。
2. 金型の製造
金型の製造では、正確なパンチの位置決めが不可欠です。
ボールロックパンチは一般的に次の用途に使用されます。
順送金型
スタンピング金型
カスタムツーリングシステム
3. エレクトロニクスおよび小型部品の製造
小型で正確な部品を必要とする業界では、精密パンチが一貫した形状の作成に役立ちます。
アプリケーションには次のものが含まれます。
電子部品
小さな金属パーツ
精密ブラケット
4. 機械製造業
さまざまな機械コンポーネントには、正確な穴とプロファイルが必要です。交換可能なパンチ システムは、メーカーが生産の柔軟性を維持するのに役立ちます。
1. 材質と硬度
パンチの材質は耐久性と耐摩耗性に直接影響します。
一般的な材料には次のものがあります。
|
材料 |
特徴 |
|
工具鋼 |
強度と耐久性のバランスが良い |
|
ハイス鋼(HSS) |
要求の厳しい用途向けの高い耐摩耗性 |
|
粉末冶金鋼 |
大量生産向けのパフォーマンスの向上 |
適切な材質はワーク材質と生産条件によって異なります。
2. 寸法精度
精密パンチには、一貫した加工結果を維持するために正確な寸法が必要です。
重要な仕様には次のものが含まれます。
パンチ径
長さ
ヘッド寸法
許容レベル
表面仕上げ
自動化された生産ラインでは、より高い精度が特に重要です。
3. 表面処理
一部のパンチには寿命を向上させるための表面処理が施されています。
一般的な治療法には次のようなものがあります。
ハードコート
表面硬化
研磨
これらの処理は、繰り返しの操作中の摩耗と摩擦を軽減するのに役立ちます。
精密ボールロックパンチと従来のパンチの比較
|
特徴 |
ボールロックパンチ |
従来の固定パンチ |
|
交換速度 |
素早い交換 |
さらに分解が必要になる |
|
メンテナンス |
より簡単に |
さらに時間がかかる |
|
位置決め |
再現可能な精度 |
設置状況により異なります |
|
生産効率 |
頻繁な変更にも対応可能 |
固定セットアップに適しています |
|
柔軟性 |
より高い |
より低い |
ボールロックパンチの主な利点は、クイックチェンジ機能です。
定期的に摩耗を点検する
連続的なパンチ操作により、次のような問題が発生する可能性があります。
エッジ摩耗
表面の損傷
切削性能の低下
定期的な検査は、交換の必要性を早期に特定するのに役立ちます。
工具を清潔に保つ
ほこり、金属片、残留物があると、取り付け精度に影響を与える可能性があります。パンチやホルダーを清潔に保つことで、安定した動作を維持できます。
適切な保管場所を使用する
以下のことを防ぐために、パンチを整理して保管してください。
表面の傷
異なる仕様の混在
偶発的な損傷
精密ボールロックパンチはどのような業界で使用されていますか?
これらは、金属スタンピング、自動車製造、エレクトロニクス製造、金型製造、精密機械加工業界で一般的に使用されています。
ボールロックパンチは交換可能ですか？
はい。クイックチェンジ設計は、メンテナンスが必要な場合に簡単に交換できるように特別に開発されています。
標準パンチではなくボールロックパンチを選択する理由は何ですか?
迅速な交換、容易なメンテナンス、一貫した位置決めを提供するため、頻繁にツールを交換する必要がある生産環境に適しています。
ボールロックパンチはどれくらい持続できますか？
耐用年数は、材質、ワークピースの硬度、動作条件、潤滑、メンテナンス方法などの要因によって異なります。
